TCG齿条/齿圈预压调整机构设计及预压调整规范
根据加茂特有的滚轮齿条结构,推荐以下2种预压调整机构设计方案,请参考:

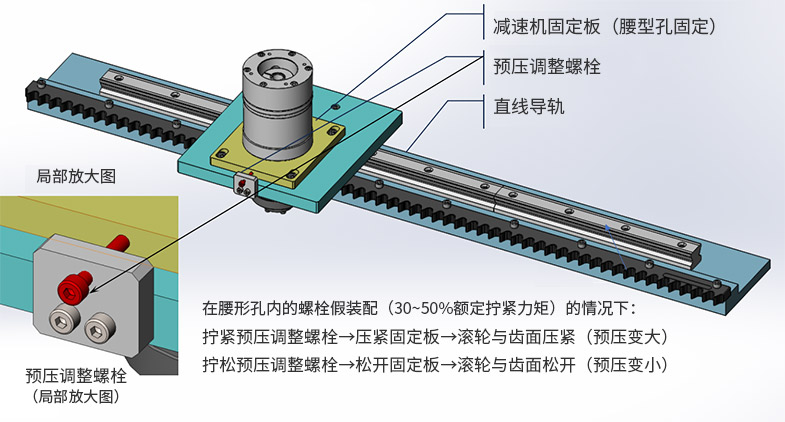

方式一、腰型孔式:

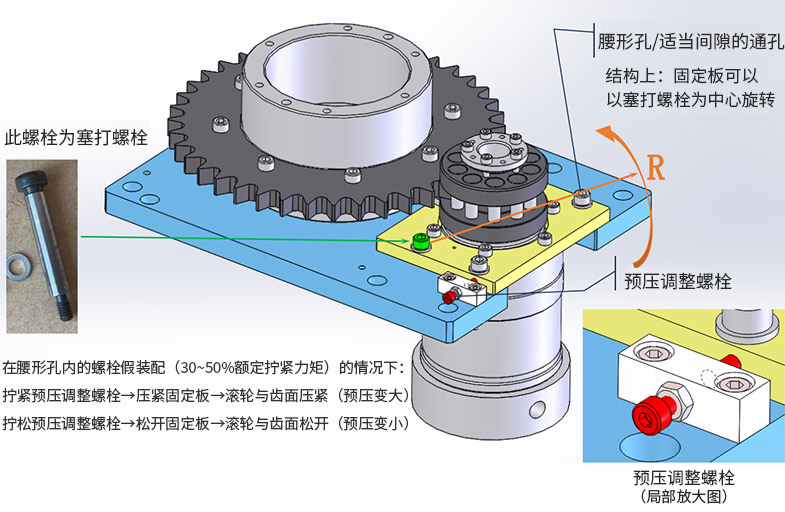

方案二:塞打螺栓式
预压调整标准:
※需要零背隙的情况下:
1.预压力(压在滚轮上的力量):1010~1210型 2Kgf以下(摩擦等除外)
1610~4012型 5Kgf以下(摩擦等除外)
2. 中心间距调整量 0~-0.01mm
(允许量为-0.02~0.1mm,但是在中心距增加的方向上装配时,将产生中心距离开量×0.8mm的背隙)
※不需要零背隙:可以酌情留有预压,可以改善噪音、润滑。
※注意预压过度:噪音增大,寿命可能会因为额外负担而变短。并且过度预压不会提高精度。
齿条以及齿圈滚轮倾斜度的确认:
为了确认齿面与滚销的啮合情况,在齿面上涂红丹粉。
附:齿条和齿圈安装视频:https://www.kamoasia.com/?list_69/
