TCG滚轮和减速机输出轴/其他安装轴的匹配
滚轮型号 | 滚轮标准孔径 | 配合轴插入滚轮孔内 的必要长度 mm | 推荐减速机 | 参考网页 |
CPA10 | 12 | 23 | 其他品牌减速机 | |
CPA12 | 16 | 25.6 | 加茂SFP70型 / 其他品牌减速机 | 加茂SFP减速机 |
CPA16 | 20 | 33.5 | 加茂SFP85型 / 其他品牌减速机 | |
CPA20 | 25 | 38 | 加茂SFP100型 / 其他品牌减速机 | |
CPA25 | 30 | 43.5 | 加茂SFP125型 / 其他品牌减速机 | |
CPA32 | 45 | 58 | 加茂NSP32A型 / 其他品牌减速机 | 加茂NSP减速机 |
CPC32 | 加茂NSP32C型 / 其他品牌减速机 | |||
CPA40 | 60 | 70 | 加茂NSP40 型 / 其他品牌减速机 | |
CPC40 | 70 | 加茂NSP40C型 / 其他品牌减速机 |

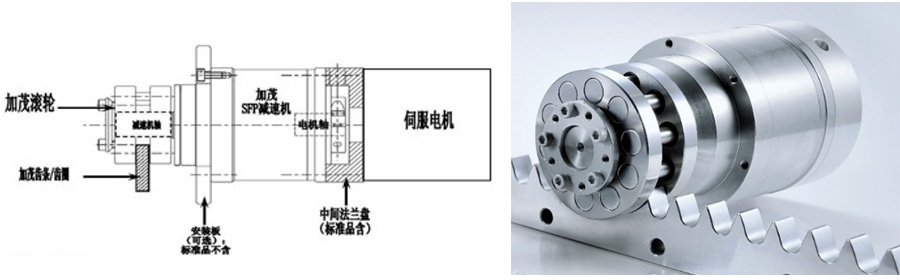

需要的轴插入滚轮孔内的必要长度+滚理论和减速机本体之间的间隙(输出轴露出的部分)=输出轴长 请注意。
1. 没有选择加茂减速机的情况下,请按照以上输出轴尺寸选定减速机。

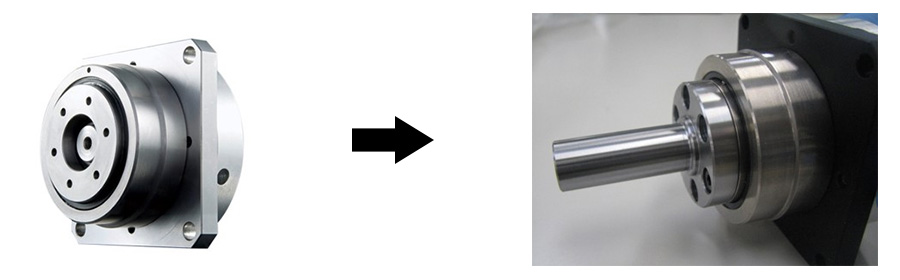

2. 客户也可以选择法兰输出型减速机+定制法兰轴(客户自制,如下图)。
3.若需要其他孔径滚轮,请与我们联系进行非标定制。
★ 重要提示:在减速机轴小于滚轮孔的情况下,客户可能会采用轴套的方法,解决轴与孔的连接问题,但电机轴与滚轮之间可能会由于轴套产生打滑,或者由于轴套的同心度不良引起滚轮的回转跳动过大,引起精度、噪音、寿命问题,属于加茂质保外的范围。为客户责任。
减速机输出轴带键槽(含键)的情况下,拆下键。是可以安装的,但由于键槽的存在减少了轴与孔的实际接触面积,实际传递扭矩能力可能会略微下降,请注意!
