TCG齿条

1. 加茂TCG产品采用滚销和次摆线齿面啮合，可以实现纯滚动的啮合方式。

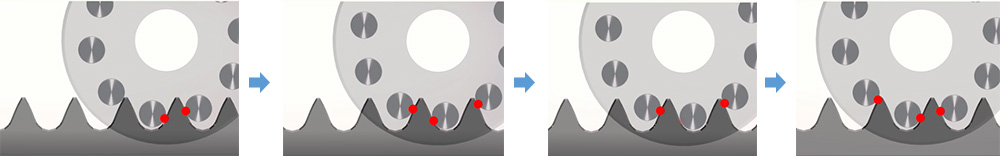

2. 滚销和TCG齿面保持2~3点啮合状态（如上图2点-3点-2点-3点交替啮合。）。

3. 滚动的啮合方式也允许滚销和齿面之间有少量（最大-0.02mm，对应预紧力5KG力左右）

负间隙/负游隙（实质是由于力量的挤压而产生的弹性变形）

以上在齿条的齿顶跳动在0.02mm的范围内通过正确安装可以实现零背隙。

在实际使用中，由于客户齿条安装基座的加工精度、安装精度等的影响。

TCG产品可能不能得到实现零背隙的必要条件。从而TCG可能会在低背隙或者小背隙的情况下运行。

背隙影响客户设备的精度，特别是小行程频繁正反向使用的情况下，需要特别注意背隙的干扰。（例如需要实时精度的激光切割机）

但如果注意背隙对精度的影响，在非标自动化设备上产生的精度影响可以降低。（通过工序设定/程序补偿等）

大部分自动化设备并不需要机床级的精度（0.01~0.03mm）而是在0.03-0.10甚至更大的精度允许范围运行的。

TCG产品即使是低背隙/小背隙的情况下也是可以满足客户的精度要求。追究极致的“零背隙”仅是极少数自动化工况的需要。

另外，低背隙/小背隙啮合时由于滚销和齿面的预压力降低可以降低啮合音、降低发尘/磨损、适应更高运行速度。

适用工业自动化、非标自动化中更多的应用场景。

为此TCG样本上提出的安装推荐精度，滚轮的轴跳动0.03mm，CRA齿条齿顶跳动0.05mm，CRE齿条齿顶跳动0.10mm，齿圈齿顶跳动0.05mm等是考虑到客户的加工装配条件而提出的必要和容易实现的条件。请客户根据实际使用场景和要求增减。
