TCG齿圈
大型齿圈的角度精度换算
RGD(分段齿圈)拼接时,估算的绝对精度=上表数值+拼接误差(±10μm×分段数量)
例如:RGD1610A-2B-C400-A36(精密级)3片拼接(2处拼缝)的绝对精度为
±40+(±10×2)=±60μm (根据实际装配情况,多片装配后的误差可能低于此估算值)
转换为角度精度(该齿圈的啮合圆直径为1941.46mm)为:
±0.06÷(1941.46*π)*3600*360=±12.7 arc·sec
重复精度:分段齿圈拼接前后不变。

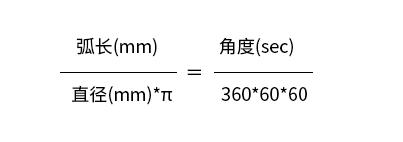

备注:1.弧长和角度相互转换的公式为:
2.1°= 60min = 3600sec ; 1m = 1000mm = 1,000,000μ
