TCG齿条

1. 直线导轨为必须的部件。（设备基座的机械加工基准面是最原始基准，以该基准按照直线导轨。再以导轨基准（单/双列）安装齿条。）

2. 齿条的安装朝向推荐：为了防止灰尘和脏物落入齿底。优先推荐齿顶朝侧向和向下的装配方式，必要时，需要设计防尘罩。

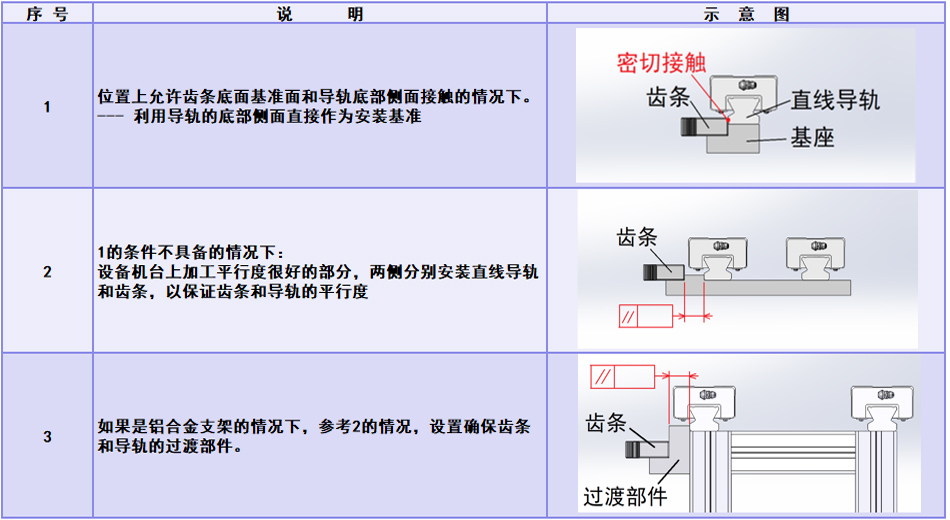

3. 齿条和导轨的布置方式：

4. 齿条安装面的机械加工要求：

   ① 齿顶方向安装基准面： 推荐0.05mm/全冲程长度内（精度越高越好）

   ② 齿侧方向安装基准面： 推荐0.10mm/全冲程长度内（精度越高越好）

以上设备冲程很长的的情况下，机械加工精度不能达到以上精度或者可能采用基座拼接结构的情况下，可以通过安装调整尽力而为。（安装请参考视频：加茂TCG齿条安装录像）

5.齿条不是标准出厂长度的情况下，请参考样本的“标准切断长度表”(为了保证安装孔的均匀和完整)，并将该齿条放在冲程的最尾端。

6. 为了确保减速机输出轴和滚轮的同心度：0.02-0.03以下，请先将滚轮安装到减速机的输出轴上，在将滚轮、减速机、电机的组件整体安装到齿条上。

另外①加茂滚轮的结构上需要滚轮必须侧向插入齿条 ②滚轮和齿条之间的预紧力的调整需要滚轮可以在齿高方向有相对滑动的空间。结构设计上，需要特别注意设计以上的操作和调整空间。

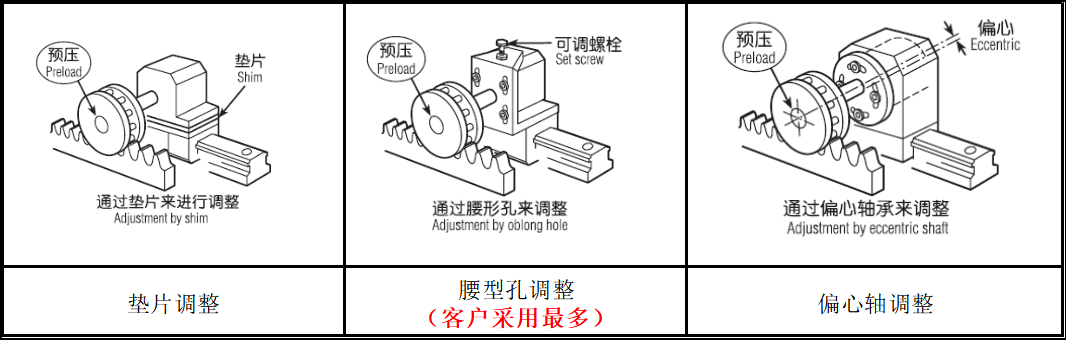

样本上推荐的预压调整方案：

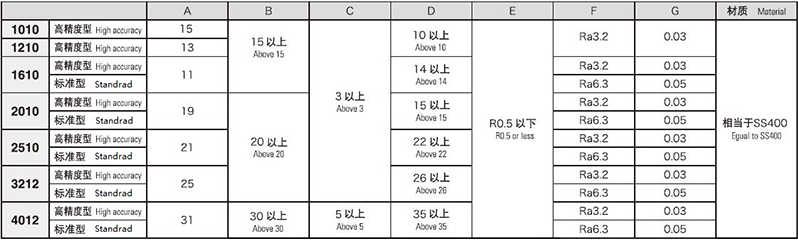

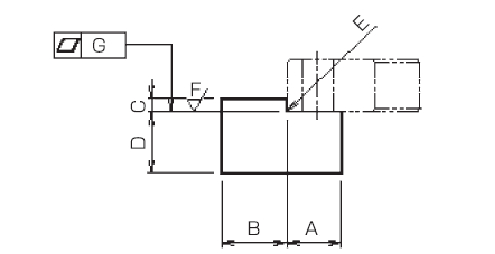

7.齿条基座的设计参考尺寸：
